产品介绍
卫星物联网系统专用通信模组，支持和在轨天启星座进行短报文通讯，内置GNSS定位，低成本易部署。在无网/弱网区域通过天启通讯传输所在位置及必要信息数据。
功能亮点
小体积易集成
体积较小，方便用户集成，供电电压范围为3.3V~5.3V
远距传输
支持超远距离传输，解决方案低成本
超低功耗，支持终端易用性
模组集成了低功耗算法，结合数据存储管理以及自适应信道选通算法，模组与卫星择机进行可靠的数据通信，有效降低了通信过程中的功耗
较强抗干扰能力、支持终端小型化
Chirp扩频技术，链路余量大，传输距离远，获得较强抗干扰、抗多径衰落及多普勒频移
可扩展性强
提供了SPI 通用接口满足IoT 行业的各种定制需求，支持终端多样化
产品应用
集成于无定位能力的小型船只、游艇上的应急通讯定位终端
集成于无定位能力的小型船只或游艇通讯终端，通过模组内置的北斗/GPS双模定位功能获取精确位置，在海上无公网区域，借助模组与卫星可靠的数据通信，发送救援信息，实现关键通讯与定位。
电力及石油管道定时监测终端
作为电力或石油管道沿线的定时监测终端核心模组，在偏远无网络地区，利用其低功耗与易部署特性，定期采集数据，并结合自身定位信息，通过天启星座将监测数据与具体位置一同传回。
户外个人用户应用紧急救援的终端
嵌入个人探险、船员或驴友的便携救援终端中。当使用者在无人区、深山或远海遇险且手机无信号时，将其精确的北斗/GPS定位，借助模组与卫星可靠的数据通信，发送救援信息。
相关数据
产品参数
参数类型 |
参数值 |
|---|---|
工作频段 |
UHF |
通信速率 |
268~1200bps |
发射功率 |
30.8~34.5dBm |
接收灵敏度 |
-125~-133dBm |
冷启动时间 |
≤35s |
捕获灵敏度 |
-156dBm |
定位精度 |
≤3m |
卫星支持 |
BDS/GPS/GLONASS/QZSS/SBAS |
发射状态电流 |
≤1500mA |
接收状态电流 |
22~24mA |
交互状态电流 |
11~12mA |
睡眠状态电流 |
7~15μA |
数据储存 |
480帧，每帧最大120字节 |
工作电压 |
3.3~5.3V |
工作温度 |
-40°C~+85℃ |
TTL串口 |
电压3.3V,波特率115200bps(可配置) |
IO接口 |
预留 |
ADC采集 |
预留(0.1~1.1V) |
尺寸 |
35*25*3.5mm |
重量 |
5g |
封装方式 |
LCC |
产品对比

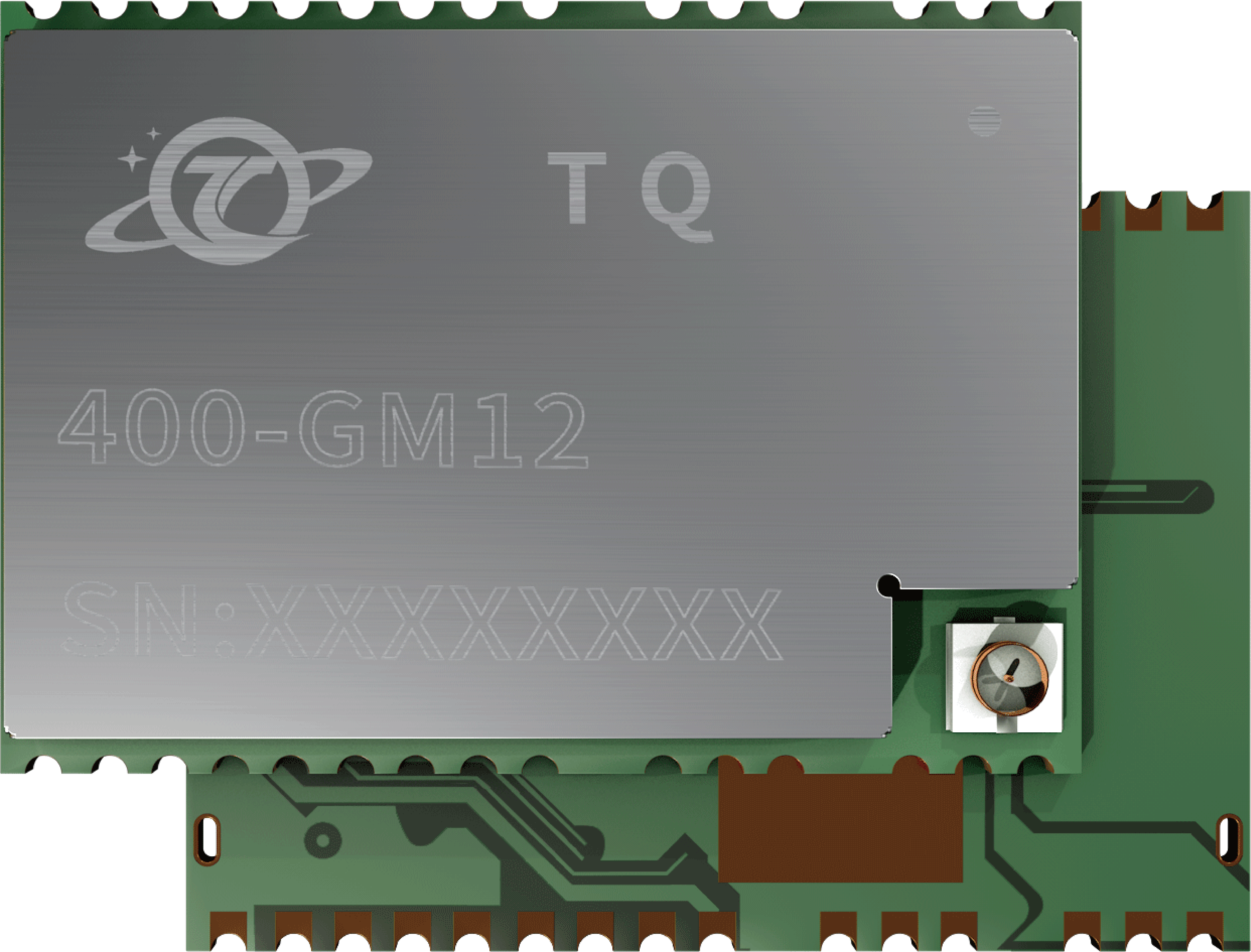

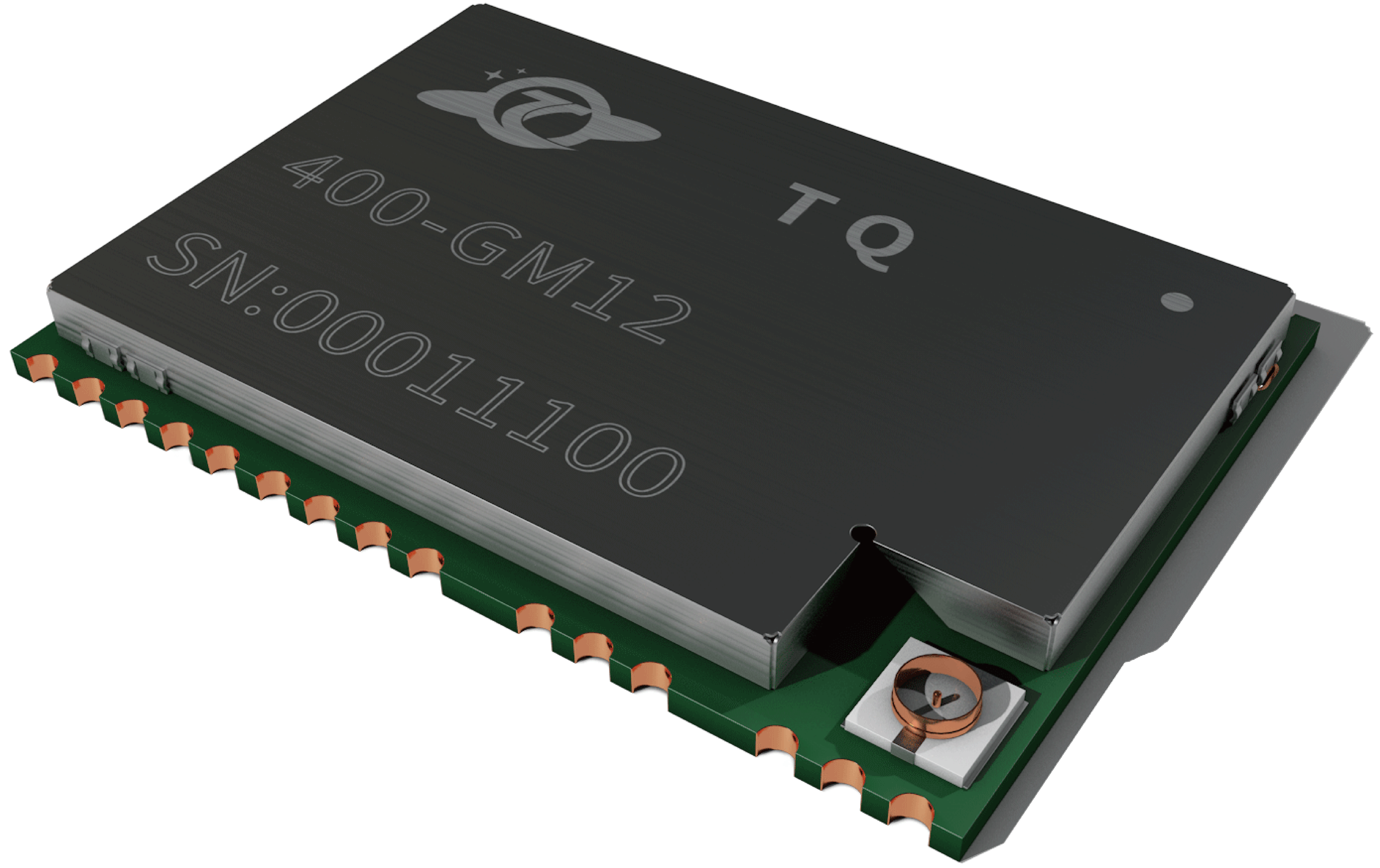

天启400-GM12模组
工作频段
UHF
通信速率
268~1200bps
发射功率
30.8~34.5dBm
接收灵敏度
-125~-133dBm
冷启动时间
≤35s
捕获灵敏度
-156dBm
定位精度
≤3m
卫星支持
BDS/GPS/GLONASS/QZSS/SBAS
发射状态电流
≤1500mA
接收状态电流
22~24mA
交互状态电流
11~12mA
睡眠状态电流
7~15μA
数据储存
480帧，每帧最大120字节
工作电压
3.3~5.3V
工作温度
-40°C~+85℃
TTL串口
电压3.3V,波特率115200bps(可配置)
IO接口
预留
ADC采集
预留(0.1~1.1V)
尺寸
35*25*3.5mm
重量
5g
封装方式
LCC
常见问题
-
1.如何使用该产品？
产品使用说明可于产品参数板块进行下载
