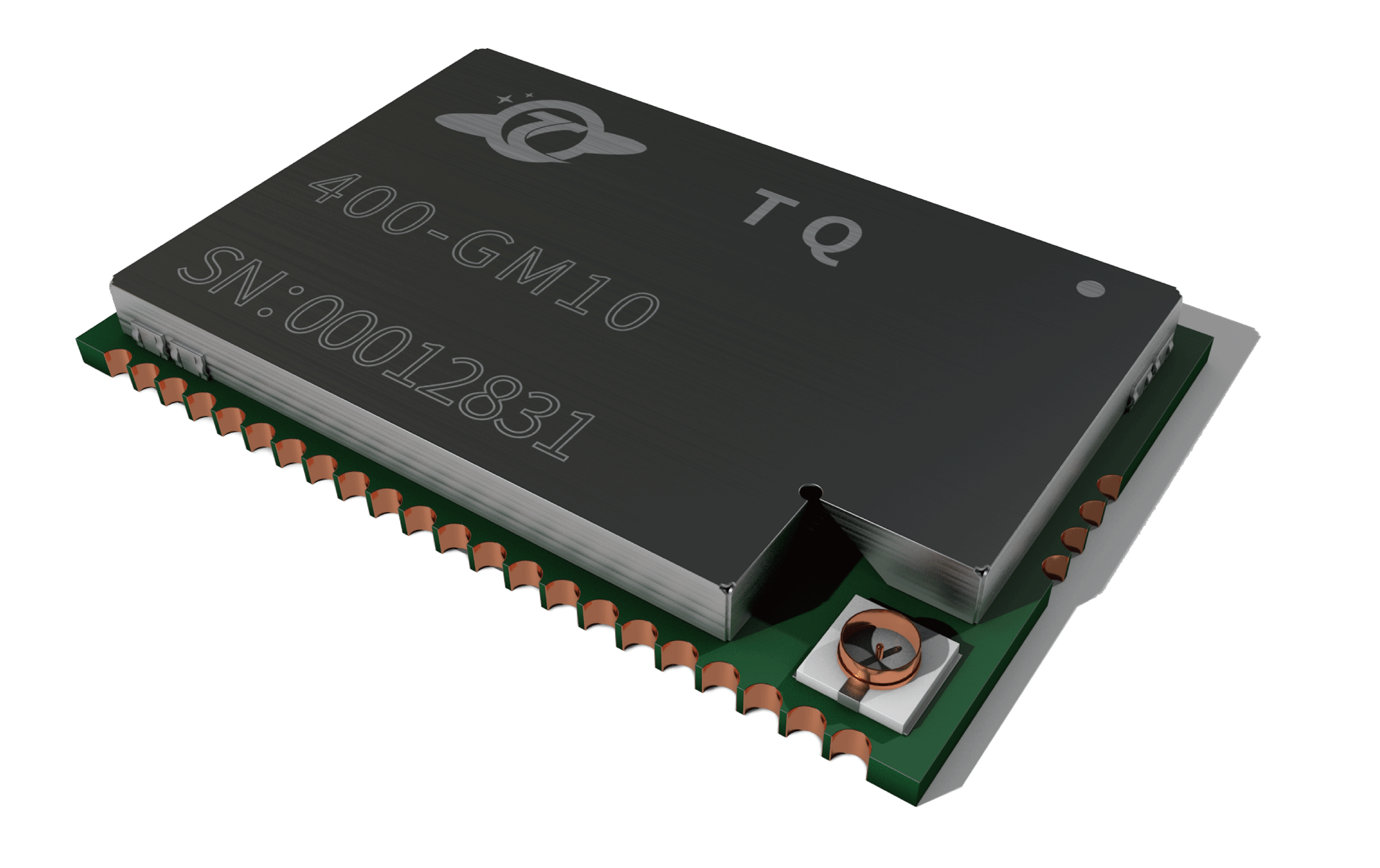

产品介绍
物联网系统专用通信模组，支持和在轨天启星座进行短报文通讯，支持TTL串口通讯，可扩展ADC、SPI接口应用。支持低功耗模式配置，用户可方便集成到自己的终端。
功能亮点
小体积易集成
体积较小，方便用户集成，供电电压范围为+3.3V~+4.5V
远距传输
支持超远距离传输，解决方案低成本
超低功耗，支持终端易用性
模组集成了低功耗算法，结合数据存储管理以及自适应信道选通算法，模组与卫星择机进行可靠的数据通信，大大降低了通信过程中的功耗
较强抗干扰能力、支持终端小型化
Chirp扩频技术，链路余量大，传输距离远，获得较 强抗干扰、抗多径衰落及多普勒频移
可扩展性强
提供了SPI 通用接口满足IoT行业的各种定制需求，支持终端多样化。
产品应用
无网区车辆定位与状态回传
适用于车载终端，在沙漠、山区等无公网区域，通过天启星座短报文功能，定时发送车辆位置、速度等关键状态数据至监控中心，保障行车安全与调度管理。
远洋渔船关键数据上报
集成于船载设备中，在远海移动网络覆盖极弱或无效时，通过低功耗模式配置与天启短报文通信，将渔船位置、捕捞简况或应急报警信息传输回岸上平台。
局域网关集成应用
作为设备的局域网关集成单元，在弱网环境下将必要监测信息经由天启星座传回指挥中心。
产品对比
天启400-GM12模组
工作频段
UHF
通信速率
268~1200bps
发射功率
30.8~34.5dBm
接收灵敏度
-125~-133dBm
冷启动时间
≤35s
捕获灵敏度
-156dBm
定位精度
≤3m
卫星支持
BDS/GPS/GLONASS/QZSS/SBAS
发射状态电流
≤1500mA
接收状态电流
22~24mA
交互状态电流
11~12mA
睡眠状态电流
7~15μA
数据储存
480帧，每帧最大120字节
工作电压
3.3~5.3V
工作温度
-40°C~+85℃
TTL串口
电压3.3V,波特率115200bps(可配置)
IO接口
预留
ADC采集
预留(0.1~1.1V)
尺寸
35*25*3.5mm
重量
5g
封装方式
LCC
常见问题
-
1.如何使用该产品？
产品使用说明可于产品参数板块进行下载
